(株)学習研究社（学研）が発行している 「大人の科学」シリーズは、年齢を問わず楽しめるユニークな科学教材のキットを添付した 「ムック」として人気を集めています。
　同シリーズでは、青少年向けに人気のあった往年の電子教材「電子ブロック」や「マイ キット」を復刻させるなど、アマチュア無線家の間でも大いに注目を集める教材が続々と登場 していますが、そのラインナップに「真空管ラジオ」が加わることになりました。

　「大人の科学」真空管ラジオは、３月25日発売予定。価格は8,800円（税込）で 10,000台の限定発売となります。
　ガラス管の中にほんのり灯るフィラメントを見ながら、真空管ならではの柔らかな音 でラジオの受信が楽しめるこのキットの登場は、特に真空管時代をよく知る方々にとって朗報 です。
　また、真空管時代を知らない方もレトロな感覚が楽しめる、楽しいキットとしてぜひ 注目してください。

■1950〜1960年代の中国製真空管使用！60年前の回路を再現！

　今回発売される、真空管ラジオは ３球再生検波方式のものです。この再生検波方式は60年前によく使用された回路で、真空管 全盛の当時は、ラジオの製作の入門用として、並三ラジオなどとともによく製作されました。

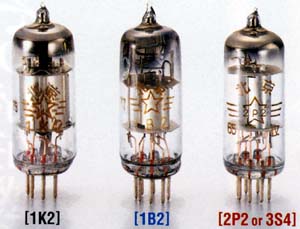

　キットに使用しているMT型真空管は、1950年〜1960年代に中国で製造された直熱 式の電池管で、比較的低電圧で動作が可能なものです。
　学研によれば、この真空管は中国の倉庫で最近まで、大量に保存されていたものとの ことです。真空管の中には「軍」のマークが印刷されたものもあるそうで、これは製造当時、 中国軍の通信機用として製造された真空管と思われます。

　上の図が回路図です（数値などは省略しています）。
　再生検波方式は、受信した信号を増幅して正帰還をしてから検波する方式で、少ない 真空管で受信感度を高めることが可能ですが、受信周波数に応じて帰還量の調整が必要とな ります。
　真空管1K2でこの再生検波をおこなっています。
　1K2につながっているボリュームは、この帰還量調整用のボリュームで音量調節用 ではありません。
　同調回路のバリコンには、1920年頃に使用された開閉式のものを採用しています。
　検波した信号は、1B2と2P2（または3S4）の２つの真空管を使った低周波増幅回路で、 十分に増幅がおこなわれてスピーカーを鳴らします。
　回路自体は45V（006P×５）で動作し、フィラメントは1.5Vの単二電池を使用しています。

▲コイルには柔らかな絹巻きリッツ線を使用	▲北京マークのついた2P2。真空管の外観は１本１本個性があります	▲バリコンは1920年頃に使用された開閉式を採用

左の写真は完成した真空管ラジオのサイズ。 堂々としたサイズだ。下の写真は、「軍マーク」のついた真空管 の例。一部のパッケージにはこのような真空管が入っている場合 があります。

■ハンダごてなしでも作れる！

　キットには丁寧な組み立て説明書が付属しています。また組み立てに必要な ドライバー等も同梱されています。
　学研の説明によれば、キットと別に用意するものは、ラジオペンチ、定規、油性ペン、 セロテープ、電源用の電池（006P×５、単二アルカリ電池×１）のみでOKとのことです。
　コイル、バリコン、真空管、ボリューム、スピーカーを除く部品は、プリント 基板上にあらかじめハンダ付けされていています。
　おもな製作部分は、絹巻きリッツ線を巻いて作るコイル部分の組み立て製作、 バリコン部分の組み立て、ボリュームやスピーカー、プリント基板の取り付け、そして各部 のワイヤリングです。ワイヤリングはハンダ付けなしでも組み立てができますが、 しっかりハンダ付けをすればなお完璧です。

■「大人の科学」シリーズ取り扱いの書店でも入手可！

　「大人の科学」真空管ラジオは、「大人の科学」特約ショップで入手可能です。
　特約ショップには、各地の大型書店や、大型玩具販売店、DIY店、電子パーツショップ などが名を連ねていますので、お近くで取り扱いのあるお店を探してみてください。
　特約ショップの詳細については、学研の次のホームページで調べることができます。

http://www.gakken.co.jp/otonanokagaku/hanbaiten.html

　また、学研ではインターネットの「大人の科学」ホームページでの直販もおこなっていますので、 これを利用してもいいでしょう。

　なお、「大人の科学」シリーズの詳細に関するお問い合わせは次までお願いします。

【問い合わせ先】 (株)学習研究社（〒145-8502東京都大田区上池台4-40-5） 販売に関するご質問は新販売事業部（電話03-3726-8246） 通信販売の注文 学研通販受注センター（電話0120-92-5555） 製品の内容に関する質問は、 科学ソフト開発部大人の科学編集部（電話03-3726-6823） ※問い合わせの受付時間は、年末年始・祝日を除く月〜金、10:00〜17:00です。 ※通販受注センターは、年末年始、祝日を除く平日09:00〜21:00（土曜は18:00まで）
